eSaver® – Nachvollziehbares Wirkmodell für industrielle Energieversorgungssysteme

Wissenschaftliche Grundlagen, physikalische Wirkmechanismen und systemische Einordnung

Einleitung

Dieses Whitepaper beschreibt die technischen und physikalischen Grundlagen des eSaver® sowie dessen Einordnung in moderne industrielle Energieversorgungssysteme.
Im Mittelpunkt stehen die Zusammenhänge zwischen Netzqualität, Energieeffizienz, Lastdynamik und Systemstabilität. Ergänzt durch Grafiken, Berechnungsmodelle und technische Erläuterungen vermittelt dieses Dokument einen nachvollziehbaren Überblick über die Wirkmechanismen des eSaver® und dessen Beitrag zur Analyse, Stabilisierung und Optimierung elektrischer Energieinfrastrukturen.

Technologie

Passives, magnetisch gekoppeltes Tiefpasssystem

Einsatzbereich

Industrie, Gewerbe und kritische Infrastruktur

Inhalt

Technische Grundlagen, Wirkprinzip und Anwendungen

Version

Version 1.0 – August 2026

Executive Summary

Elektrische Energie wird heute zunehmend durch nichtlineare Verbraucher, Leistungselektronik sowie dezentrale Energieerzeugung beeinflusst. Dadurch entstehen Oberschwingungen, Lastspitzen, Spannungsschwankungen und weitere Netzstörungen, die sich negativ auf Energieeffizienz, Anlagenverfügbarkeit und Betriebskosten auswirken können.

Der eSaver® ist ein passives, magnetisch gekoppeltes Tiefpasssystem, das zwischen Mittelspannungstransformator und Niederspannungshauptverteilung installiert wird. Er wirkt auf das gesamte nachgelagerte elektrische Netz und reduziert hochfrequente Netzstörungen, ohne die nutzbare Grundfrequenz von 50 Hz zu beeinflussen.

Durch die Glättung des Stromverlaufs werden Lastspitzen reduziert, die Netzqualität verbessert und elektrische Verluste verringert. Gleichzeitig können Produktionsanlagen, Antriebe, Rechenzentren sowie weitere elektrische Verbraucher von stabileren Betriebsbedingungen profitieren.

Dieses Whitepaper erläutert die physikalischen Grundlagen des Systems, beschreibt das Wirkprinzip des magnetisch gekoppelten 12-Spulen-Systems und zeigt anhand technischer Zusammenhänge, weshalb Netzqualität heute ein entscheidender Faktor für Energieeffizienz, Versorgungssicherheit und nachhaltigen Anlagenbetrieb ist.

Im weiteren Verlauf werden die Einbauposition des eSaver®, die Funktionsweise, die Auswirkungen auf elektrische Netze sowie typische Einsatzbereiche und Anwendungsbeispiele ausführlich dargestellt.

Die Herausforderungen moderner Stromnetze

Steigende Energiepreise, volatile Netzbedingungen sowie die zunehmende Elektrifizierung industrieller Standorte durch Photovoltaik, Ladeinfrastruktur, Wärmepumpen, Batteriespeicher und dezentrale Energieerzeuger erfordern neue Ansätze zur Stabilisierung, Analyse und Optimierung elektrischer Energiesysteme.

Der eSaver® wird zwischen Transformator und Niederspannungshauptverteilung installiert und verbessert die Netzqualität des nachgelagerten elektrischen Netzes. Durch die Reduzierung von Netzstörungen, Oberschwingungen und Lastspitzen unterstützt das System einen stabileren und effizienteren Anlagenbetrieb – ohne aktive Leistungselektronik.

Neben der technischen Verbesserung der Netzqualität unterstützt der Einsatz des eSaver® verschiedene Förderprogramme, beispielsweise BAFA Modul 3. Gleichzeitig werden Energie- und Netzdaten transparent erfasst und dokumentiert.

Netzqualität

Verbesserung der elektrischen Energiequalität durch Reduzierung von Oberschwingungen und Netzstörungen.

Wirkprinzip

Passives, magnetisch gekoppeltes Tiefpasssystem ohne aktive Leistungselektronik.

Messbarkeit

Transparente Darstellung von Netzzuständen, Lastverläufen und Energieflüssen.

Einsatzbereiche

Industrie, Gewerbe sowie kritische Infrastrukturen mit hohen Anforderungen an die Versorgungssicherheit.

Anwendung

Technische Grundlagen, Praxisbeispiele, Messkonzepte und Anwendungsfelder des eSaver®.

Markt- und Systemkontext

Warum verändern sich industrielle Stromnetze?

Industrielle Energiesysteme verändern sich zunehmend durch Elektrifizierung, dezentrale Energieerzeugung und den Einsatz moderner Leistungselektronik. Dadurch steigen die Anforderungen an Netzqualität, Versorgungssicherheit, Transparenz und systemische Energieoptimierung.

Herausforderung

Zunehmende Netzdynamik

Immer mehr Photovoltaikanlagen, Batteriespeicher, Ladeinfrastruktur sowie moderne leistungselektronische Verbraucher verändern die Energieflüsse und Spannungsverhältnisse in industriellen Stromnetzen.

Herausforderung

Netzrückwirkungen

Nichtlineare Verbraucher erzeugen Oberschwingungen, Spannungsschwankungen, Lastspitzen und Blindleistungsanteile. Diese Netzrückwirkungen erhöhen die Belastung von Transformatoren, Leitungen und elektrischen Betriebsmitteln.

Herausforderung

Fehlende Transparenz

Viele Netzstörungen und Verlustmechanismen bleiben im laufenden Betrieb unbemerkt. Erst durch kontinuierliche Messung und Analyse werden Zusammenhänge zwischen Netzqualität, Energieverbrauch und Anlagenverhalten sichtbar.

Daraus resultieren oft erhöhte Verlustleistungen, steigende Betriebskosten, eine stärkere Belastung von Transformatoren, Leitungen und Schaltanlagen sowie wachsende Anforderungen an Netzstabilität, Power Quality, Monitoring und Energiemanagement.

Technologiekonzept

Netzqualitäts- und Energieanalyse

Moderne elektrische Netze lassen sich nur dann gezielt optimieren, wenn ihr tatsächlicher Zustand kontinuierlich erfasst und bewertet wird. Neben klassischen Energiekennzahlen gewinnen heute insbesondere Parameter der Netzqualität an Bedeutung. Sie ermöglichen es, Netzstörungen frühzeitig zu erkennen, Lastverläufe zu analysieren und Optimierungspotenziale objektiv zu bewerten.

Erst die systematische Auswertung dieser Messdaten schafft Transparenz über den tatsächlichen Zustand des elektrischen Netzes. Sie bildet die Grundlage für fundierte Entscheidungen hinsichtlich Energieeffizienz, Versorgungssicherheit und Netzstabilität.

Kontinuierlich erfasste Parameter

Stromverläufe

Spannungen

Wirkleistung

Blindleistung

Leistungsfaktor (cos φ)

THD-I / THD-U

Lastspitzen

RMS-Ströme

Analysierte Systemgrößen

Netzqualität

Energieflüsse

Lastdynamiken

Verlustmechanismen

Transiente Netzereignisse

Betriebliche Zustandsänderungen

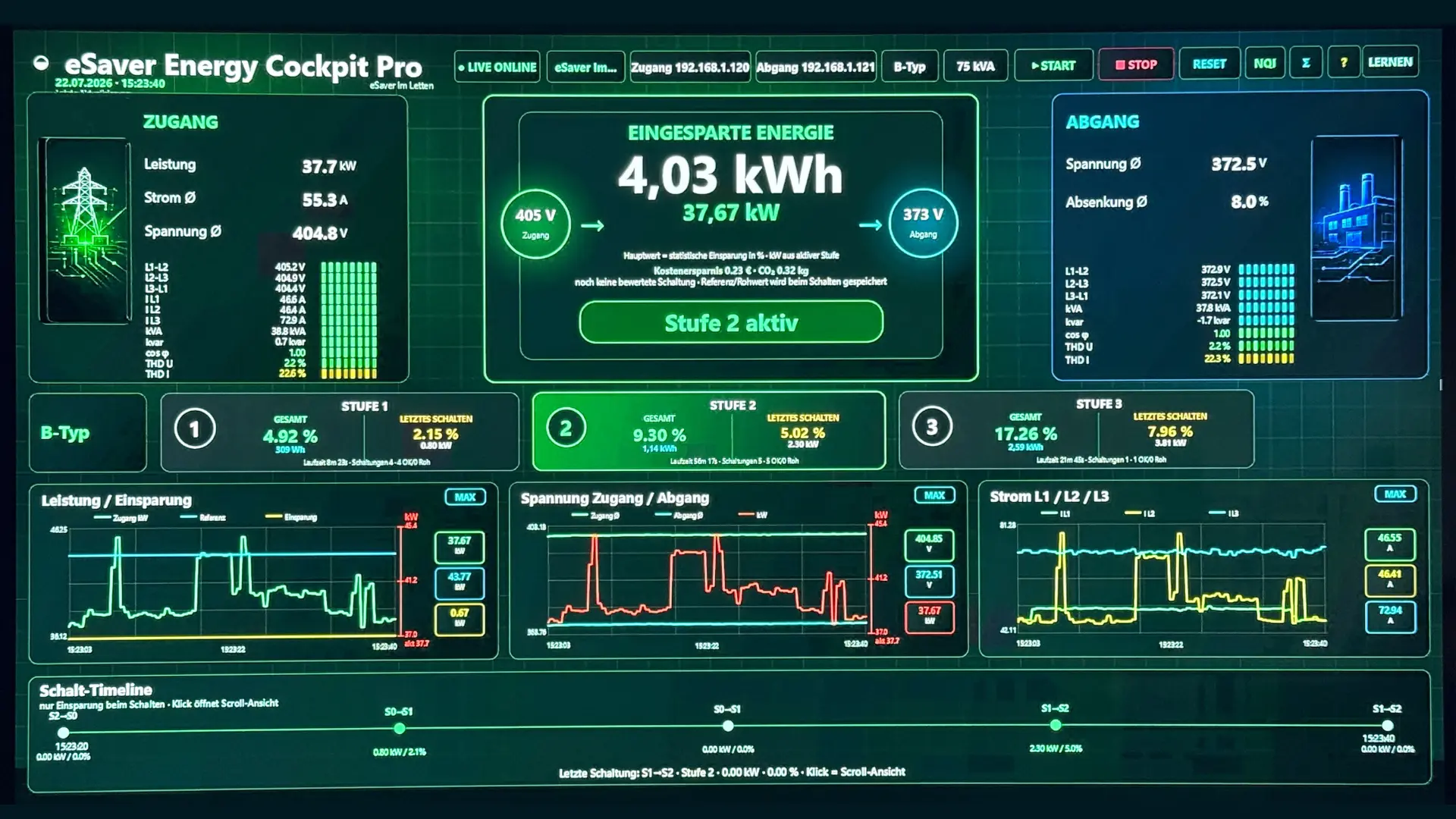

Live-Dashboard des eSaver Energy Cockpit Pro mit kontinuierlicher Erfassung von Leistungsdaten, Spannungen, Stromverläufen, Netzqualität und Betriebszuständen.

Modellziel & Systemgrenzen

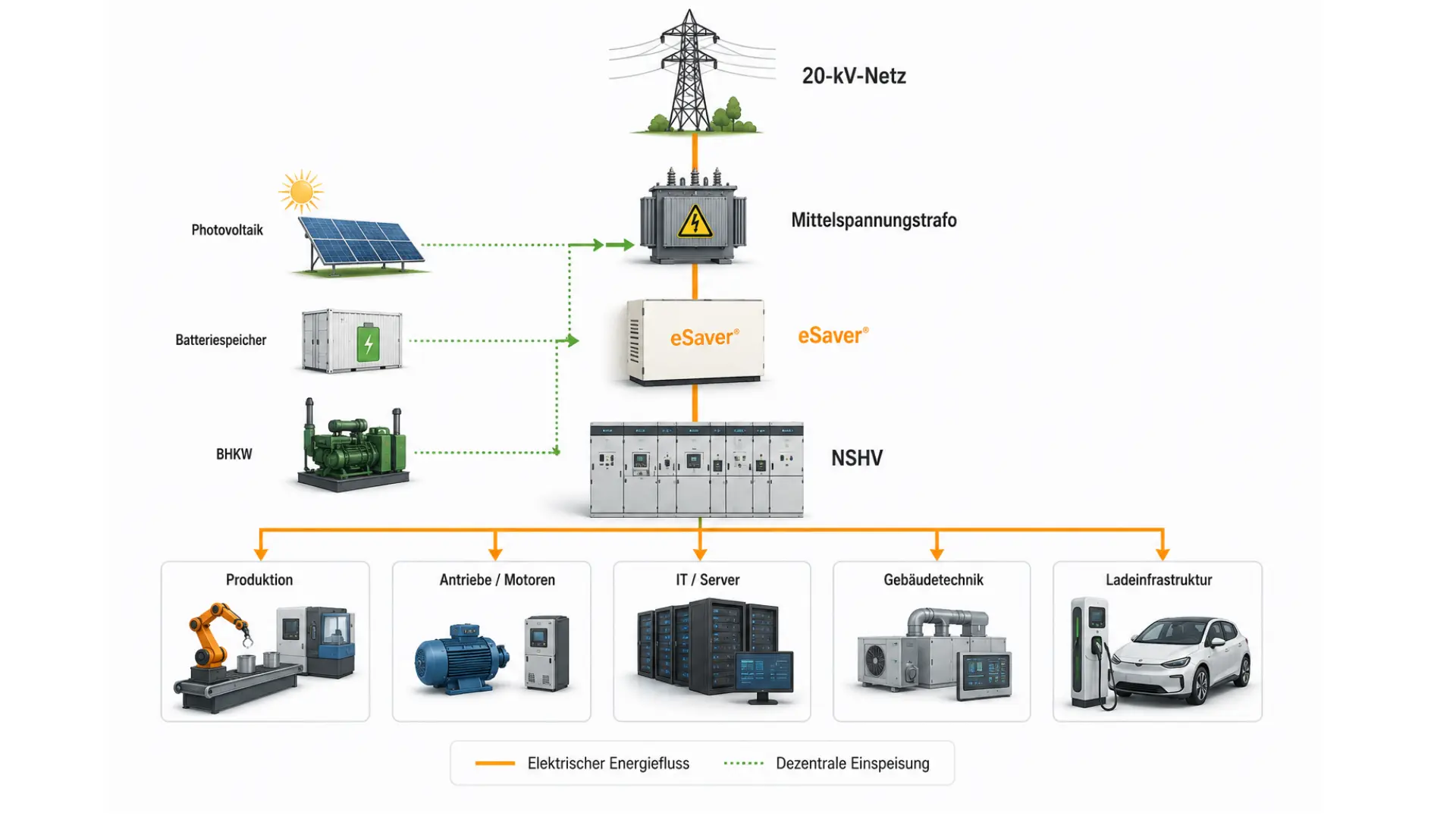

Das betrachtete Energiesystem

Der eSaver wird nicht isoliert betrachtet, sondern als Bestandteil des gesamten elektrischen Energiesystems. Für eine realistische Bewertung werden deshalb sämtliche relevanten Komponenten zwischen Netzanschlusspunkt und den angeschlossenen Verbrauchern berücksichtigt. Nur durch diese systemische Betrachtung lassen sich Energieflüsse, Netzqualität und Optimierungspotenziale vollständig erfassen.

Anhang-Details elektrischer_Energiefluss-dezentrale-einspeisung

Das betrachtete System umfasst:

Netzinfrastruktur

Netzanschlusspunkt (PCC)

Mittel- und Niederspannungsebenen

Transformatoren

Verteilnetzstrukturen

Verbraucher

Elektrische Verbraucher

Frequenzumrichter

Dynamische Lasten

Dezentrale Energiequellen

Photovoltaik

Batteriespeicher

BHKW

Ladeinfrastruktur

Energiemanagement

Energie- und Lastmanagementsysteme

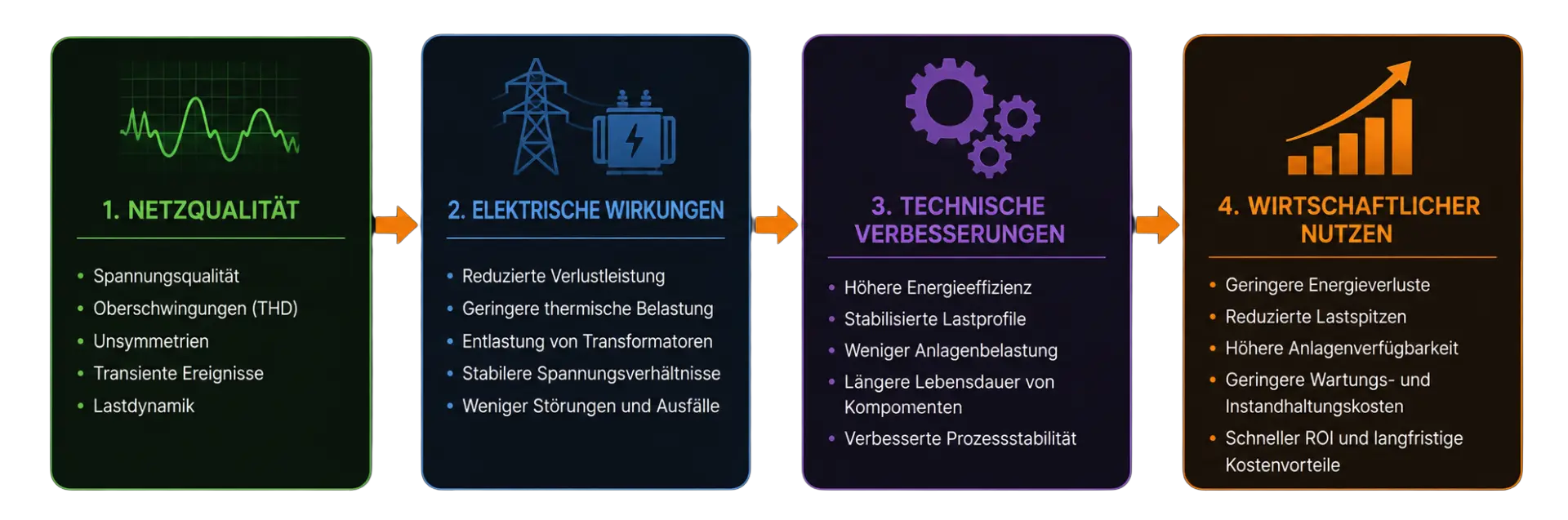

Systemisches Wirkmodell

Von der Netzqualität zur Wirtschaftlichkeit

Das Wirkmodell beschreibt die systemischen Zusammenhänge zwischen Netzqualität, Energieverlusten, Lastdynamik, Anlagenverfügbarkeit und Wirtschaftlichkeit. Die dargestellten Einflussgrößen wirken nicht isoliert, sondern beeinflussen sich gegenseitig innerhalb industrieller Energieversorgungssysteme.

Netzqualität-elektrischeWirkung-technischeverbessserungen-wirtschaftlichernutzen

Physikalisches Wirkprinzip des eSaver®

Wirkt auf

RMS-Ströme
Lastdynamiken
Spannungsstabilität

Reduziert

Netzrückwirkungen
Thermische Belastungen
Leistungsspitzen

Erhöht

Transparenz der Energieflüsse
Systemstabilität
Anlagenverfügbarkeit

Mehr zur eSaver Funktionsweise

Die Basis

Elektrisches Basismodell des Netzes

Das Netz wird als verteiltes Impedanzsystem modelliert, um Stromflüsse, Verluste und Spannungsabweichungen systematisch beschreiben zu können.

Netzimpedanz

Z = R + j X

R = ohmscher Widerstand, X = induktiver/kapazitiver Blindanteil

Stromfluss

I = \frac{S}{\sqrt{3} \cdot U}

Wirkleistung

P = \sqrt{3} \cdot U \cdot I \cdot \cos φ

Blindleistung

Q = \sqrt{3} \cdot U \cdot I \cdot \sin φ

R = ohmscher Widerstand, X = induktiver/kapazitiver Blindanteil

Scheinleistung

S = \sqrt{P^{2} + Q^{2}}

Verlustleistung

P_{Verlust} = I^{2} \cdot R

Bereits geringe Änderungen des Effektivstroms wirken signifikant auf thermische Verluste und Betriebskosten.

Spannungsabfall

Δ U = Z \cdot I

Dynamische Laständerungen beeinflussen direkt die Spannungsstabilität.

Effektivstrom (RMS)

I_{RMS} = \sqrt{\frac{1}{T} \cdot \int_{0}^{T} {i (t)}^{2} dt}

Beschreibt die thermisch wirksame Strombelastung elektrischer Betriebsmittel.

Harmonische Verzerrung

{THD}_{I} = \frac{\sqrt{\sum_{n = 2}^{\infty} I_{n}^{2}}}{I_{1}}

Beschreibt den Anteil harmonischer Oberschwingungen am Strom bzw. an der Spannung und ist eine zentrale Kenngröße der Netzqualität.

Wirkmechanismen und Funktionsbereiche

Aufbauend auf dem elektrischen Basismodell beschreiben die folgenden acht Punkte, an welchen Stellen der eSaver in Lastfluss, Netzqualität und Betriebsführung eingreift.

Reduktion von Verlusten

Ein zentraler physikalischer Effekt ergibt sich aus der Verringerung stromabhängiger Verlustanteile innerhalb elektrischer Infrastrukturen. Die thermischen Verluste lassen sich vereinfacht beschreiben durch:

Thermische Verluste

P_{V} = I^{2} \cdot R

Da die Verlustleistung quadratisch mit dem Strom ansteigt, können reduzierte RMS-Ströme zu geringeren thermischen Belastungen führen. Mit verbessertem Leistungsfaktor gilt für den Strom:

Strom bei verbessertem Leistungsfaktor

I_{neu} = \frac{P}{\sqrt{3} \cdot U \cdot \cos φ_{neu}}

Damit ergibt sich:

Δ P_{loss} = R \cdot (I_{alt}^{2} - I_{neu}^{2})

I = Effektivstrom

R = elektrischer Widerstand

Stabilisierung der Lastdynamik

Lastfluktuationen werden über zeitliche Glättung reduziert. Maßgeblich ist der Lastgradient:

Lastgradient

\frac{d P}{d t}

Der eSaver wirkt als dynamischer Dämpfer:

Dämpfungswirkung

{(\frac{d P}{d t})}_{neu} < {(\frac{d P}{d t})}_{alt}

Dies reduziert:

Netzspannungsabweichungen

Flicker

thermische Belastung

Verbesserung der Netzqualität

Harmonische Verzerrung

{THD}_{I} = \frac{\sqrt{\sum_{n = 2}^{\infty} I_{n}^{2}}}{I_{1}}

Eine Verringerung harmonischer Verzerrungen kann zu folgenden Effekten führen:

P_{thermal} \propto I_{rms}^{2}

Geringere Effektivströme (RMS) reduzieren thermische Belastungen und verlangsamen Alterungsprozesse elektrischer Komponenten.

Systemische Integration

Der eSaver unterstützt die systemische Kopplung mehrerer Energieflüsse innerhalb industrieller Energiesysteme.
Dadurch kann die Varianz der Netzbezugsleistung reduziert werden, was zu geringeren Leistungsspitzen und Netzentgelten führt.

Leistungsbilanz am Netzanschlusspunkt

P_{grid} = P_{load} - P_{DER} - P_{storage}

Durch Optimierung:

Leistungsbilanz am Netzanschlusspunkt

Var (P_{grid}) ↓

Netzqualitäts- und Energieanalyse

Die kontinuierliche Erfassung elektrischer Kenngrößen bildet die Grundlage für die Bewertung von Netzqualität, Lastdynamik und Energieflüssen.

Scheinleistung

S = \sqrt{P^{2} + Q^{2}}

Leistungsfaktor

\cos φ = \frac{P}{S}

Netzsymmetrie

U_{unbalance} = \frac{\max | U_{i} - U_{avg} |}{U_{avg}}

Physikalische Effizienzsteigerung

Der eSaver kann die Energieflüsse durch Reduktion nicht nutzbringender Leistungsanteile optimieren.

Leitungsverluste

P_{loss} = I^{2} \cdot R

Durch Reduktion des Stromflusses I infolge verbesserter Leistungsfaktoren können die ohmschen Verluste quadratisch sinken.

Blindleistungskompensation

Q_{neu} = Q_{alt} - Q_{komp}

Frühwarn- und Zustandsmonitoring

Die kontinuierliche Datenanalyse ermöglicht Trend- und Anomalieerkennung.

Beispielindikator für Zustandsänderung:

Δ P (t) = P (t) - P_{baseline}

Steigende Abweichungen weisen auf ineffiziente oder fehlerhafte Betriebszustände hin.

Zuverlässigkeit und Lebensdauer

Die Lebensdauer elektrischer Komponenten wird maßgeblich durch thermische Belastungen beeinflusst.

Arrhenius-Modell der thermischen Alterung (vereinfacht)

L \propto e^{\frac{E_{a}}{k T}}

Reduzierte thermische Belastungen können die erwartete Lebensdauer elektrischer Komponenten erhöhen.

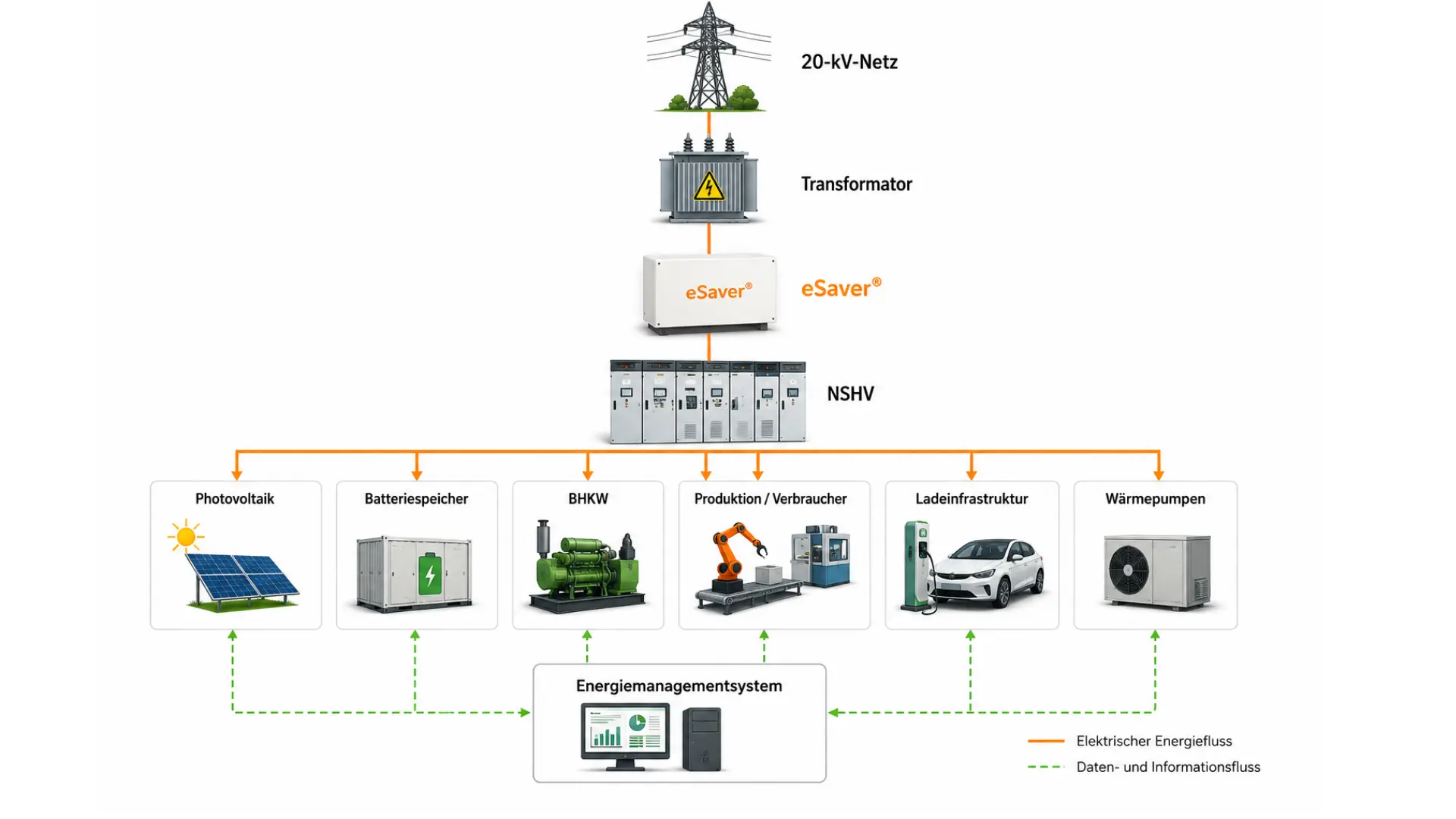

eSaver als Integrationsplattform

Der eSaver fungiert als zentraler Energie-Knotenpunkt innerhalb moderner industrieller Energiesysteme. Er verbindet klassische elektrische Infrastruktur mit dezentralen Energiequellen, Speichern und Energiemanagementsystemen und schafft Transparenz über sämtliche Energieflüsse.

Anbindbare Systeme

Photovoltaik
Batteriespeicher
Ladeinfrastruktur
Wärmepumpen
BHKW
Energiemanagementsysteme

Systemische Rolle

Datenhub für Echtzeit-Energiedaten
Glättung dynamischer Lastflüsse
Unterstützung der Netzstabilität
Optimierung der Energieeffizienz

Systemmetapher

„Die längste und gleichzeitig kürzeste Batterie im Netz.“ Der eSaver® speichert elektrische Energie kurzzeitig im Magnetfeld seines magnetisch gekoppelten Systems. Diese Energie wird innerhalb sehr kurzer Zeit wieder in das nachgelagerte Netz zurückgeführt. Dadurch können Lastdynamiken geglättet, Netzstörungen gedämpft und kurzzeitige Spannungseinbrüche bis etwa 50 ms überbrückt werden.

Förderung

Förderfähigkeit und Industriestrompreis

Die Technologie erfüllt typische Kriterien energiebezogener Förderprogramme:

Erfüllte Förderkriterien

Reduktion des Endenergieverbrauchs ΔE Verringerung elektrischer Verlustleistungen Nachweisbare Effizienzsteigerung

Der eSaver unterstützt:

Messprotokolle Technische Dokumentation Nachweisführung

Damit kann der eSaver sowohl als Effizienzmaßnahme als auch als infrastrukturelle Optimierung im Sinne aktueller Förderlogiken eingeordnet werden. Je nach Programm und Unternehmensgröße sind Förderquoten von bis zu ca. 45 % möglich. Mehr zu Förderprogrammen

ROI

Wirtschaftlicher Nutzen

Die Wirtschaftlichkeit ergibt sich aus mehreren technischen und betrieblichen Effekten. Diese wirken sowohl direkt über Energie- und Leistungskosten als auch indirekt über Verfügbarkeits- und Wartungseffekte.

Einsparkomponenten

Reduzierte Leistungspreise durch Lastspitzenkappung Geringere Energieverluste Vermeidung ungeplanter Stillstände Verlängerte Lebensdauer von Betriebsmitteln

ROI – Berechnung

ROI = \frac{jährliche Einsparung}{Investitionskosten}

Amortisationszeit

t_{payback} = \frac{Investition}{jährlicher Cashflow}

Fördermittel können die Amortisationszeit signifikant verkürzen.

Anwendung

Typische Einsatzbereiche

Energieintensive Industrie

Kritische Infrastrukturen

Produktionsstandorte

Rechenzentren

Gewerbebetriebe mit hoher Lastdynamik

Fazit

Baustein resilienter Energiesysteme

Mit zunehmender Elektrifizierung steigen die Anforderungen an Netztransparenz, Stabilität und Effizienz. Der eSaver adressiert diese Anforderungen systemisch.

Steigende Anforderungen

Netztransparenz

Stabilität

Effizienz

Verbundene Ebenen

Technische Optimierung

Wirtschaftlicher Nutzen

Förderfähigkeit

Systemintegration

Damit kann der eSaver einen Beitrag zur Entwicklung resilienter, effizienter und transparenter Energiesysteme leisten.
